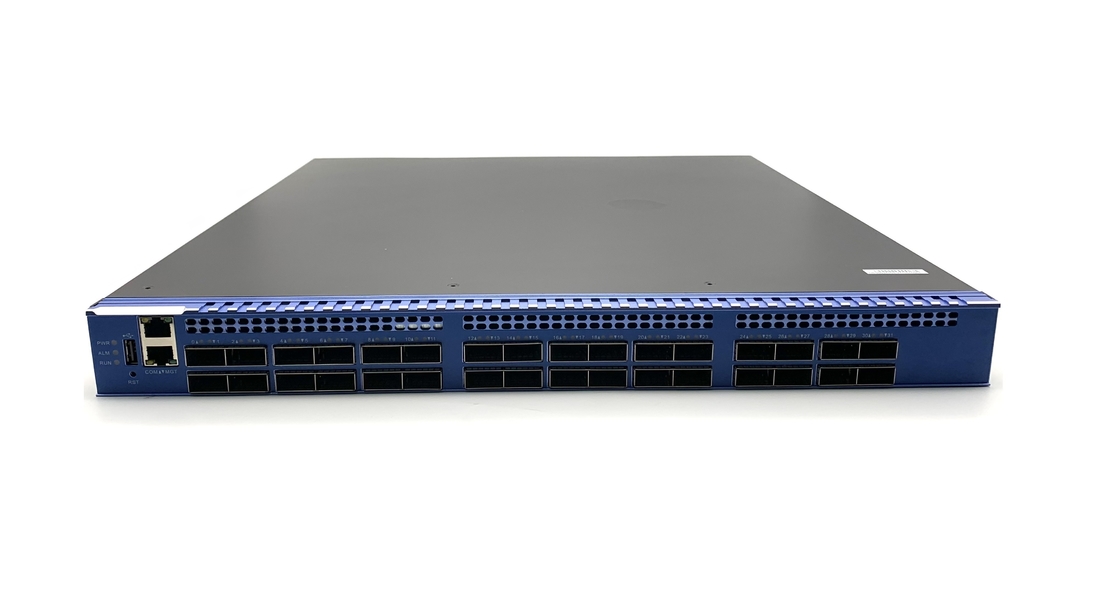

Mestechs Tofino 2 πλατφόρμα διακοπτών και σύστημα αναφοράς διαγραμμάτων φραγμών στούντιο P4 12.8Tbps
Το Mestechs Tofino 2 πλατφόρμα διακοπτών (MPT128) είναι ένα σύστημα αναφοράς 12.8Tbps για την προγραμματίσημη αξιολόγηση δικτύωσης απευθυνόμενος στο κέντρο δεδομένων, το ραδιόφωνο και η καλωδίωση applications.MPT128 στηρίζονται σε ξυπόλυτο Tofino 2TM – διακόπτης 12.8Tbps PISATM (αρχιτεκτονική διακοπτών πρωτοκόλλου ανεξάρτητη) Ethernet – και το ξυπόλυτο περιβάλλον ανάπτυξης λογισμικού P4 StudioTM.
Tofino 2 χαρακτηριστικά γνωρίσματα διακοπτών:
Τα χαρακτηριστικά γνωρίσματα πλατφορμών διακοπτών και η πυκνότητα λιμένων συνοψίζονται κατωτέρω:
MPT128 | |
Tofino 2 συσκευή | Bfn-t20-128Q |
Σειρά συσκευών | U-σειρές |
Σωληνώσεις δράσης αντιστοιχιών | Τετράγωνο |
Ύψος συστημάτων | 1 RU |
Μέτωπο - εύρος ζώνης επιτροπής | 12.8 Tbps |
Qsfp-dd λιμένες | 32 |
Ανώτατοι λιμένες 400GbE | 32 |
Ανώτατοι λιμένες 200GbE | 64 |
Ανώτατοι λιμένες 100GbE | 128 |
Ανώτατοι λιμένες GbE του 10/25/50 | 256 |
Tofino 2 διεπαφή με την ΚΜΕ | PCIe Gen3 x4 |
Tofino 2 σύγκριση χαρακτηριστικών γνωρισμάτων εναντίον Tofino:
Tofino | Tofino 2 | |
Ανώτατη ρυθμοαπόδοση | 6.5 Tbps | 12.9 Tbps |
Σωληνώσεις δράσης αντιστοιχιών | Τετράγωνο | Τετράγωνο |
Στάδια MAU ανά σωλήνα | 12 | 20 |
Συνολικό SRAM ανά σωλήνα | αύξηση 67% | |
Συνολικό TCAM ανά σωλήνα | αύξηση 67% | |
Απομονωτής πακέτων | αύξηση 190% | |
Ποσοστό γραμμών SerDes | 10/25G NRZ |
10/25G NRZ 50G PAM4 |
Ταχύτητα λιμένων Ethernet | 10/25/40/ | 10/25/40/ |
50/100 GbE | 50/100/ | |
200/400 GbE |
Ξυπόλυτο στούντιο SDE P4
P4 το περιβάλλον ανάπτυξης λογισμικού στούντιο (SDE) παρέχει μια πλήρη ακολουθία των εργαλείων για την προσομοίωση P4 (πρότυπο ASIC), τη σύνταξη P4, τη δοκιμή (πλαίσιο δοκιμής πακέτων), την απεικόνιση των πόρων (διορατικότητα P4), τον οδηγό αεροπλάνων ελέγχου χρόνου εκτέλεσης (ξυπόλυτος χρόνος εκτέλεσης) και τον οδηγό APIs ASIC.
Για να βοηθήσει με τη ανάπτυξη εφαρμογών διακοπτών, ένα γνώρισμα-πλούσιο αεροπλάνο αποκαλούμενο πρόγραμμα switch.p4-16 στοιχείων αναφοράς P4 παρέχεται. Τα χαρακτηριστικά γνωρίσματά του περιλαμβάνουν:
MPT128 επισκόπηση συστατικών και διεπαφών
Προδιαγραφές συστημάτων
Προδιαγραφή | MPT128 |
Ρυθμοαπόδοση συστημάτων | Μέχρι 12,8 Tbps |
Qsfp-dd λιμένες | 32 |
Μέγιστη πυκνότητα λιμένων 400GbE | 32 |
Μέγιστη πυκνότητα λιμένων 200GbE | 64 |
Μέγιστη πυκνότητα λιμένων 100GbE | 128 |
Μέγιστη πυκνότητα λιμένων GbE του 10/25/50 | 256 |
ΚΜΕ και αποθήκευση | Intel Pentium δ-1517, 4 Core@1.6GHz, 8GB DDR4 SDRAM, 128GB M.2 SSD |
Ελεγκτής οργάνων ελέγχου πινάκων | Aspeed ast1250a1-GP 400MHz |
Μέτωπο - διοικητικές διεπαφές επιτροπής |
Λιμένας rj-45 1GbE στην ΚΜΕ και BMC λιμένας rj-45 κονσολών × 1 στην ΚΜΕ × 1 Λιμένας USB 2,0 στην ΚΜΕ και BMC × 1 |
Δύναμη εναλλασσόμενου ρεύματος | Περιττές (1+1) καυτός-pluggable παροχές ηλεκτρικού ρεύματος 1500W 110-240VAC AC/DC |
Φυσικές προδιαγραφές | |
Μονάδες ραφιών | 1 RU |
Διαστάσεις συστημάτων (W Χ Δ Χ Χ) |
17.32» × 19,97» × 1,73» (440 × 507 × 44 χιλ.) |
Διαστάσεις ναυτιλίας (W Χ Δ Χ Χ) |
23.5» × 29,75» × 5,75» (597 × 756 × 146 χιλ.) |
Βάρος συστημάτων | ~24 λίβρες (~11 κλ) |
Βάρος ναυτιλίας | ~31 λίβρες (~14 κλ) |
Προδιαγραφή περιβάλλοντος | |
Κατεύθυνση ροών αέρος | Μπροστινός--πλάτη |
Θερμοκρασία, λειτουργία | 0 σε 40°C (32 σε 104°F) |
Θερμοκρασία, αποθήκευση | -40 σε 70°C (- 40 σε 158°F) |
Σχετική υγρασία, λειτουργία | 5 σε 90% noncondensing |
Σχετική υγρασία, αποθήκευση | 5 σε 95% noncondensing |
Ύψος, λειτουργία | 0 έως 10.000 πόδ. (0 3048m) |
Συμμόρφωση προτύπων
Η ηλεκτρομαγνητική συμβατότητα, ασφάλεια, περιβαλλοντική και δοκιμή μεταφορών θα εκτελεσθεί. Παρακαλώ ελάτε σε επαφή με τα ξυπόλυτα δίκτυα για τις λεπτομέρειες.
Περιεχόμενο αποστολών
MPT128 μεταστρέψτε το σύστημα, που περιλαμβάνει:
