1000M ενσωματωμένες ενότητες Ethernet, διπλή ενότητα πυρήνων AP Ethernet WiFi ζωνών

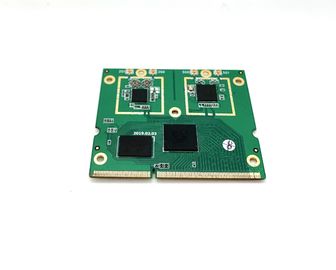

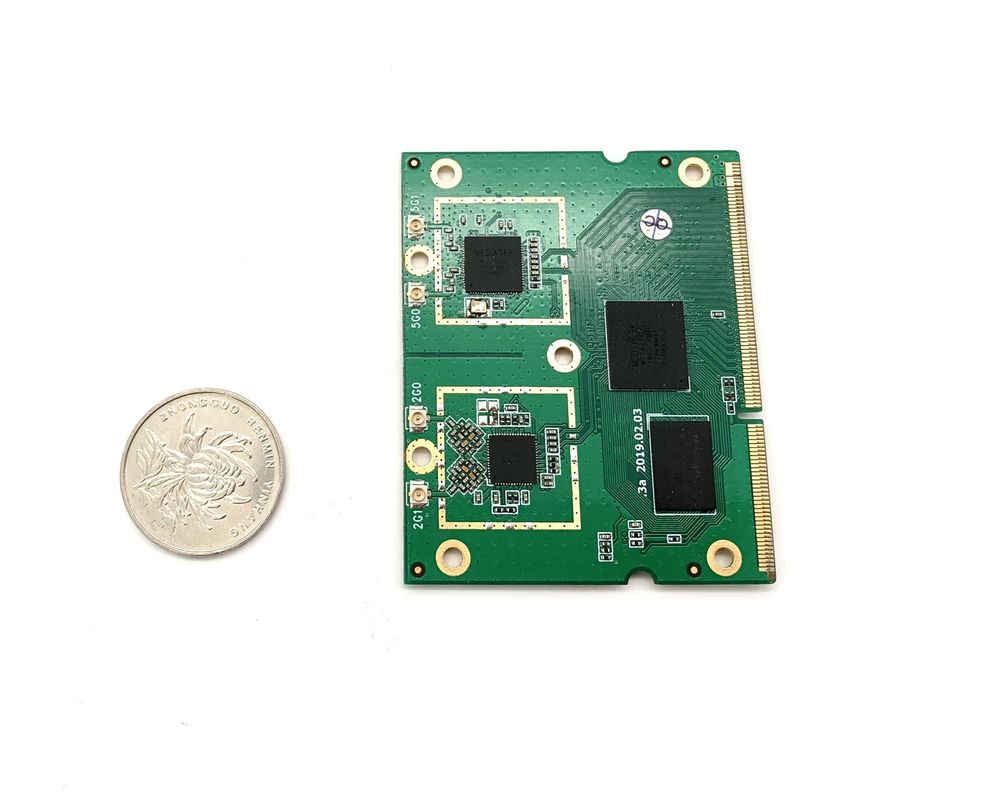

IR100: ενότητα δρομολογητών 1000M, AP της WI-Fi διπλός-ταινιών, ενότητα πυρήνων Gigabit Ethernet



Το IR100 χρησιμοποιεί το MT7621A chipset. Το MT7621A ενσωματώνει τον aual-πυρήνα MIPS-1004Kc (880MHz), επιταχυντές HNAT/HQoS/Samba/VPN, διακόπτης GbE 5 λιμένων, RGMII, USB3.0, USB2.0, 3xPCIe, SD-XC. Η ισχυρή ΚΜΕ με το πλούσιο χαρτοφυλάκιο είναι κατάλληλη για 802.11ac, LTE cat4/5, άκρη, δυναμική ζώνη, VPN, εναλλασσόμενο ρεύμα (έλεγχος προσπέλασης). Μπορεί επίσης να συνδέσει με την αφή-επιτροπή, το zigBee/Z-κύμα για το δρομολογητή υπηρεσιών Διαδικτύου και την εγχώρια ασφάλεια Gateway.For ο δρομολογητής επόμενης γενιάς, MT7621A παρέχει διάφορες αφιερωμένες μηχανές υλικού για να επιταχύνει την ΕΘΝΙΚΉ, κυκλοφορία QoS, Samba και VPN. Ανακούφιση αυτών των επιταχυντών η ΚΜΕ για άλλες ανώτερες εφαρμογές στρώματος.

Χαρακτηριστικά γνωρίσματα

Ενσωματωμένο MIPS1004Kc (880 MHZ, διπλός-πυρήνας)

- 32 ι-κρύπτη KB και δ-κρύπτη 32 KB ανά πυρήνα

- 256 κρύπτη KB L2 (κοινή Dual-Core

- SMP ικανή

- Ενιαία λειτουργία επεξεργαστών διαμορφώσιμη

Διακόπτης Gigabit

- 5 λιμένες με το ποσοστό πλήρης-γραμμών

- πομποδέκτες 5-λιμένων 10/100/1000Mbps MDI

Μια διεπαφή RGMII/MII

δεκαεξάμπιτο DDR2/3 μέχρι 256/512 M-byte

SPI (τσιπ 2 επίλεκτο), λάμψη NAND (SLC), SDXC, eMMC (4 μπιτ)

USB3 Χ 1+ USB2 Χ 1 ή USB2 Χ 2 (όλος ο οικοδεσπότης)

Οικοδεσπότης Χ 3 PCIe

I2C, UART LITE Χ 3, JTAG, MDC, MDIO, GPIO

Υποστήριξη VoIP (I2S, PCM)

Ακουστική διεπαφή (SPDIF-Tx, I2S, PCM)

Παραδώστε τη θαυμάσια απόδοση Samba μέσω USB2.0/USB 3.0/sd-XC

HW επιταχυντής αποθήκευσης

HW ΕΘΝΙΚΟΣ

- 2Gbps συνδεμένη με καλώδιο ταχύτητα

- L2 γέφυρα

- IPv4 δρομολόγηση, ΕΘΝΙΚΗ, NAPT

- IPv6 δρομολόγηση, DS-Lite, 6RD, 6to4

HW QoS

- 16 σειρές αναμονής υλικού για να εγγυηθεί το ελάχιστο/ανώτατο εύρος ζώνης κάθε ροής.

- Χωρίς ραφή ομο-εργασία με την ΕΘΝΙΚΉ μηχανή HW.

- 2Gbps συνδεμένη με καλώδιο ταχύτητα.

HW Crypto

Παραδώστε τη ρυθμοαπόδοση 400~500 Mbps IPSec

Πράσινος

- Ευφυές ξελέπιασμα ρολογιών (αποκλειστικό)

- DDR2/3: ODT μακριά, μόνος-αναζωογονεί τον τρόπο

Υλικολογισμικό: Linux 2,6 SDK, OpenWRT

Οδηγός RGMII iNIC: Linux 2.4/2.6



Ηλεκτρικές προδιαγραφές


Στοιχείο	Λεπτομέρεια
CPU/SoC	MediaTekMT7621A
2.4G WIFI	MediaTekMT7603EN
5G WIFI	MediaTekMT7612EN
Μνήμη (RAM)	DDR3-SDRAMPC-160016-κομμάτι, αποθήκευση 128MB/256MB/512MB (προαιρετική)
αποθήκευση (ΛΑΜΨΗ)	SPINORFLASH, αποθήκευση 16MB/32MB/64MB (προαιρετική)
Πρότυπα WIFI	IEEE802.11b, 802.11g, 802.11n IEEE802.11a, 802.11ac
Πρότυπα καλωδιακών δικτύων	IEEE802.3, IEEE802.3u, αυτόματο MDI/MDIX
Ποσοστό WIFI	2.4G WIFI μέχρι 300Mbps, 5G WIFI μέχρι 866Mbps
Συχνότητα WIFI	2.4GHz, 5GHz
Τύπος διεπαφών WIFI	Ι-PEX (2.0mm)
2.4G WIFI που διαβιβάζει τη δύναμη	802.11b18±2dBm, 802.11g18dBm±2dBm, 802.11n17dBm±2dBm
5G WIFI που διαβιβάζει τη δύναμη	802.11a16±2dBm, 802.11n16±2dBm, 802.11ac15dBm±2dBm
2.4G WIFI λαμβάνουν την ευαισθησία	802.11b≦-76dBm, 802.11g≦-65dBm, 802.11n≦-61dBm
5G WIFI λαμβάνουν την ευαισθησία	802.11a≦-65dBm, 802.11n≦-61dBm, 802.11ac≦-59dBm
Διεπαφή ενότητας	Ddr3so-DIMM (baseboard με DDR3SO-DIMMSocket)
Τάση εισαγωγής	5V-15V εισαγωγή ΣΥΝΕΧΟΥΣ τάσης (DC5V-15V)
Δύναμη εισαγωγής	≦12W
Δύναμη σημείου εισόδου (PSU)	Διαθέσιμος (τα σχετικά κυκλώματα απαιτούνται baseplate)
Λειτουργούσα θερμοκρασία	-40℃-70℃
Θερμοκρασία αποθήκευσης	-50℃-85℃
Προσδιορισμός	FCC, CE, UL, 3C

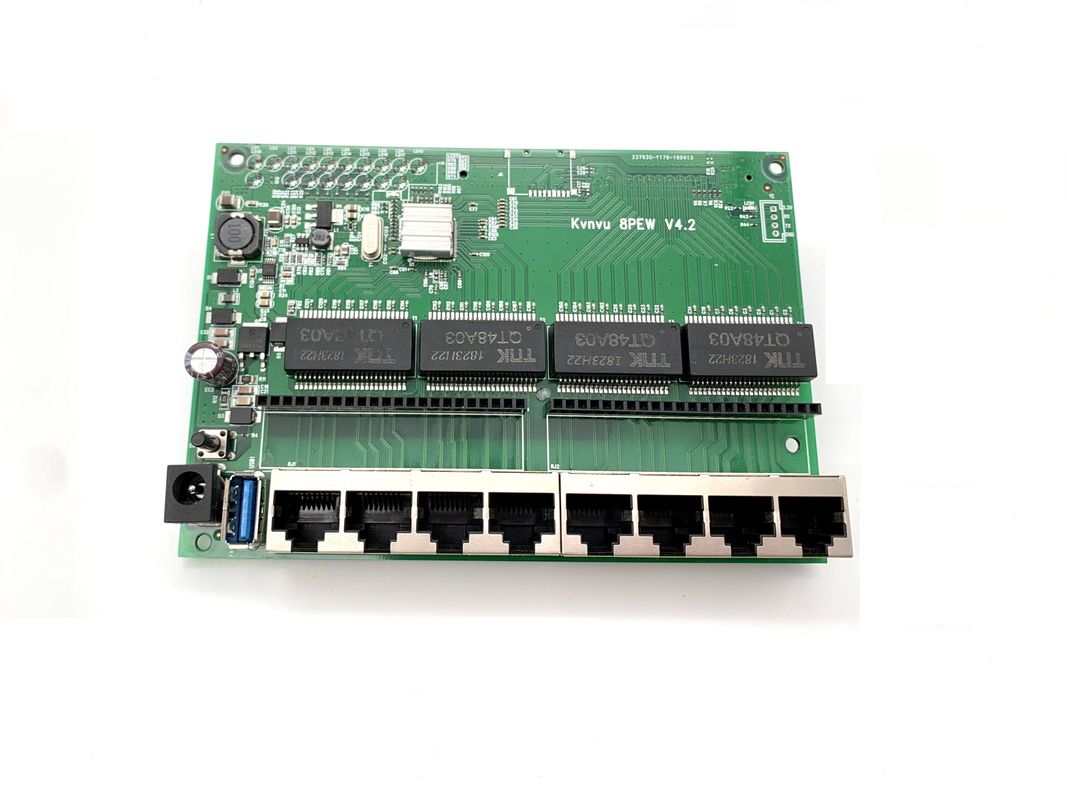

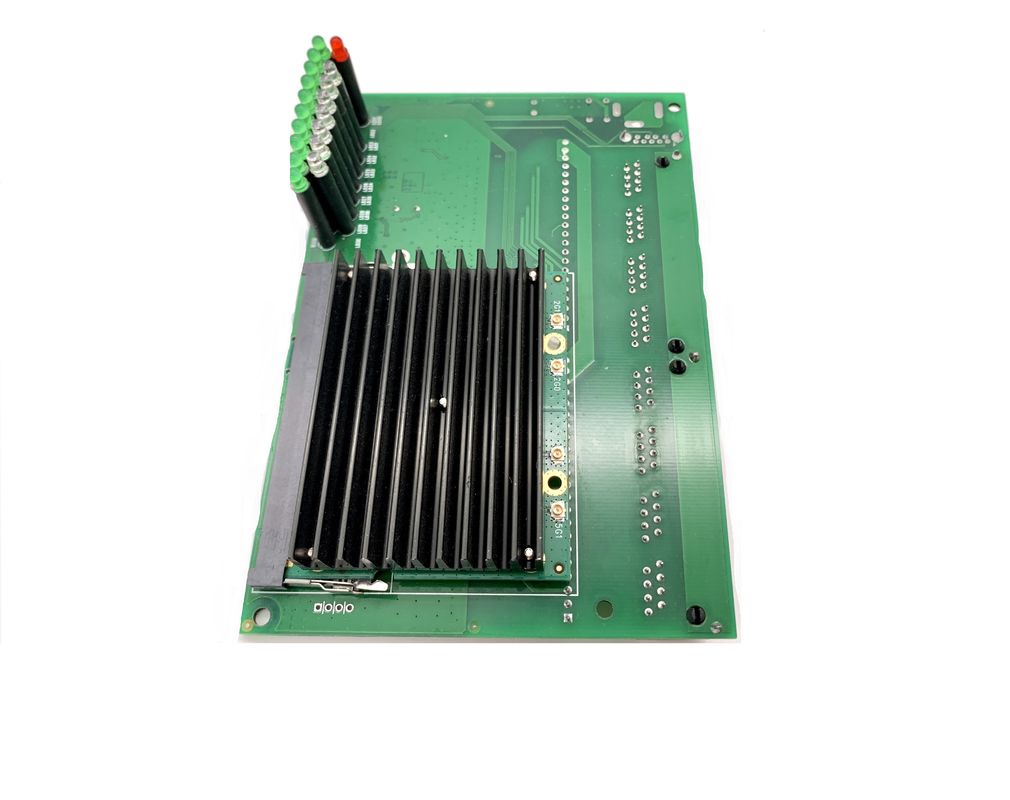

Δοκιμή-πίνακας



Πληροφορίες διαταγής



Κώδικας διαταγής περιγραφής προϊόντων

Ενότητα IR100 δρομολογητών wifi Gigabit

Δοκιμή-πίνακας ΑΜ-IR100
